Boolean Algebra - 布尔代数

Binary Logic

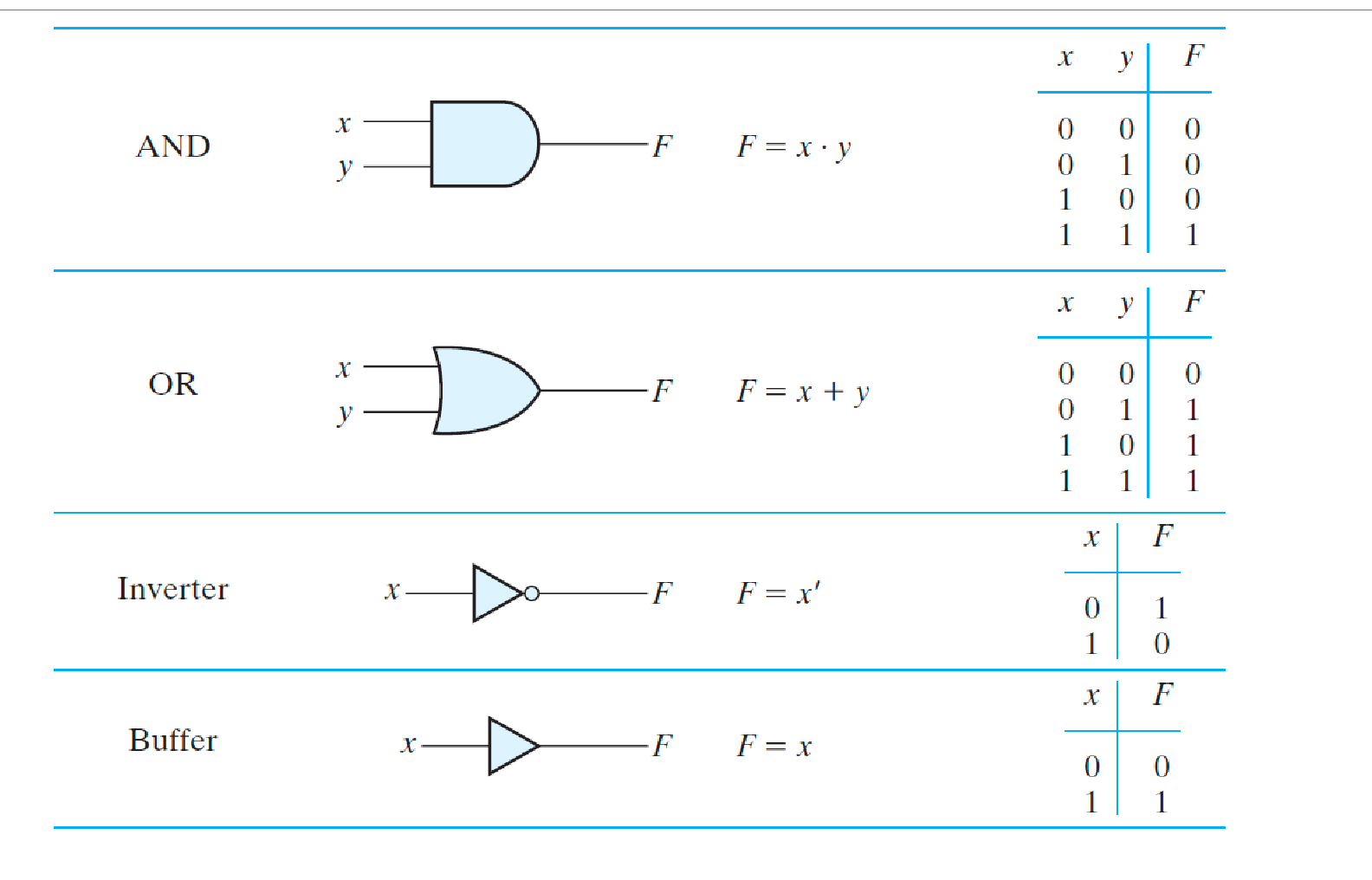

逻辑门的真值表/符号/画图：


逻辑门（AND, OR, NOT, NAND, NOR, XOR）。
0, 1; L, H; T, F。

Boolean Algebra

• 二进制变量组成的集合 S
• 运算符集合：AND (\cdot), OR (+), NOT (‘)

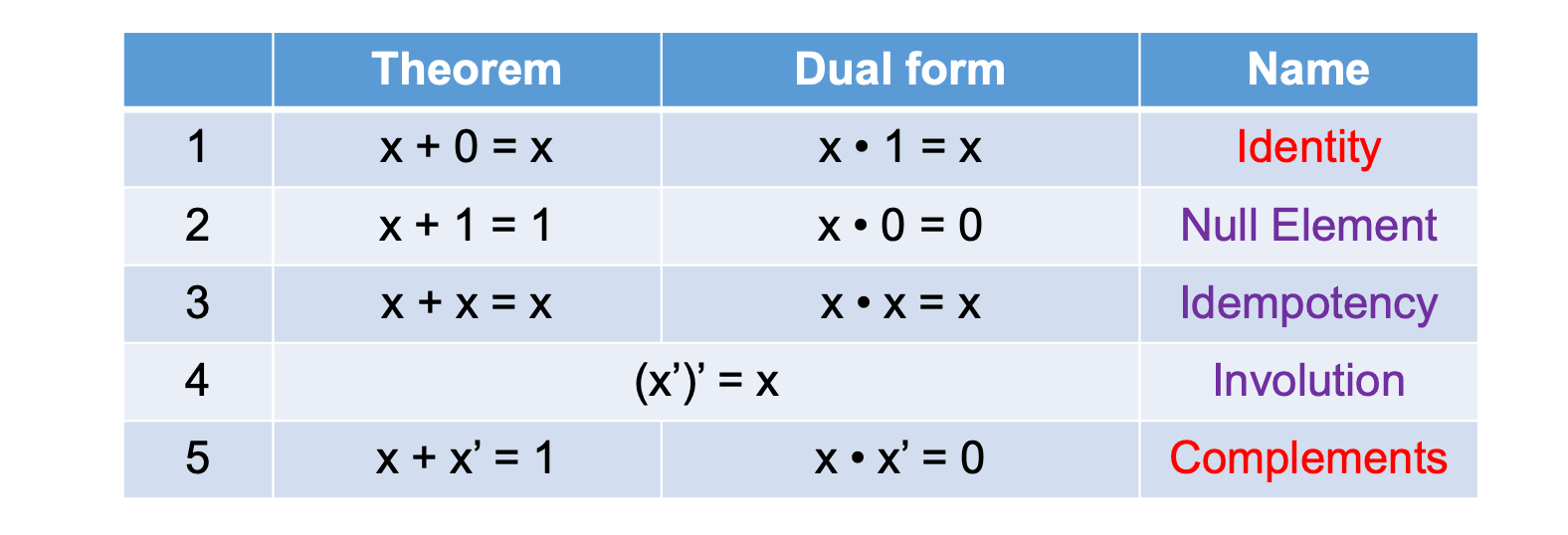

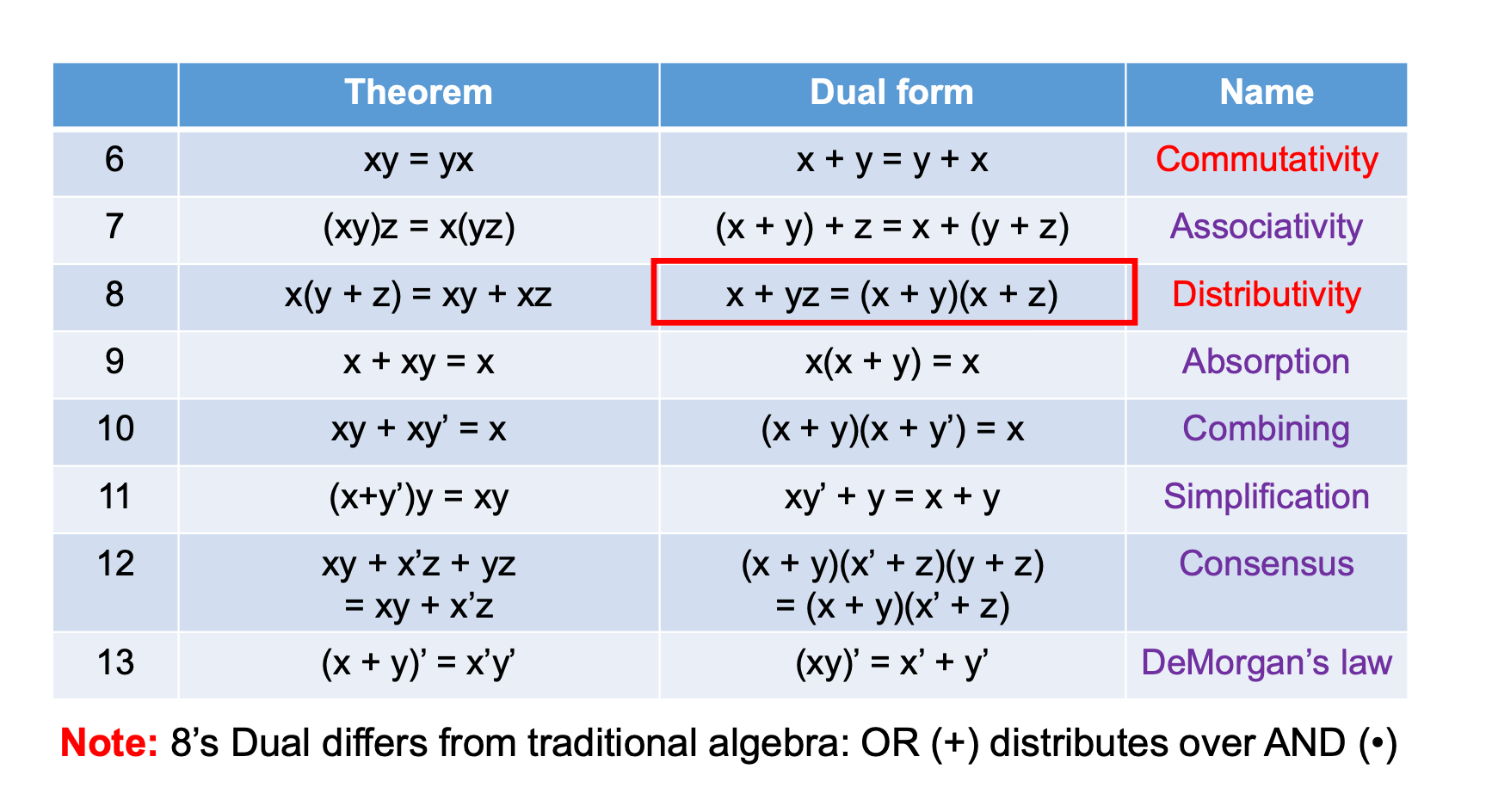

• 一些公理和定理
  公理和定理都保持对偶性（Duality）。
• 把 \cdot 替换为 +，同时把 0 替换为 1，等号仍然成立。

  运算优先级
• 括号>NOT>AND>OR

这些定理可以用真值表或代数方法证明。

布尔函数（Boolean Functions）：一个布尔代数的表达式，可以用一个逻辑门组成的逻辑图表示。

• Literal：一个变量或它的补。
• Product Term：把 Literals 用 \cdot 连接。
• Sum Term：把 Literals 用 + 连接。
  每个布尔函数都有且只有一种真值表的表达方式，但有很多种代数表达方式，也就是多种逻辑门的实现方式。例如：
• F_{1}=x'y'z+x'yz+xy', F_{2}=xy'+x'z，这两个函数是等价的，具有相同的真值表。
• F_{2} 的 Literals 和 Terms 都更少，所以采用 F_{2} 的电路更简洁更经济。

布尔函数 F 的补（Complement）F' ：

• 先取对偶式（Dual）：把 \cdot 与 + 相互替换，把 0 和 1 相互替换；
• 再把每个 Literal 取反。

• 例如， F=x'y'z+x'yz+xy'，那么 F'=(x+y+z')(x+y'+z')(x'+y)。

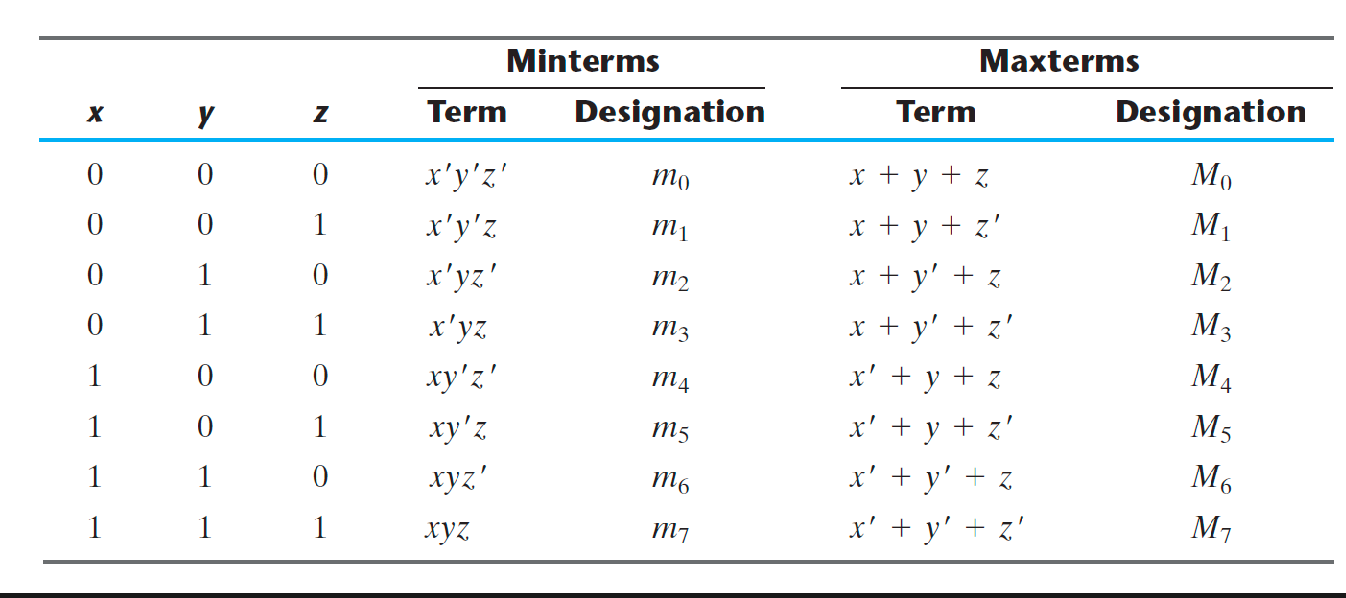

• 最小项（Minterm）：包含了所有的 Literals （包括补的形式）的 AND 项。
  • 例如，对两个变量 x,y ，最小项： x'y',x'y,xy',xy(m_{0}\sim m_{3})。
• 最大项（Maxterm）：包含了所有的 Literals （包括补的形式）的 OR 项。
  • 例如，对两个变量 x,y ，最大项： x+y,x+y',x'+y,x'+y'(M_{0}\sim M_{3})。
    这个编号就是对应变量的十进制值。另外有 M_{i}=m_{i}'。

    Standard Form（不唯一）
• Sum of product (sop) 例如 F=y'+xy+x'yz'
• Product of sum (pos) 例如 F=x(y'+z)(x'+y+z')

那么一个真值表可以表达成 Canonical Form（唯一）：

• Sum-of-minterms (som)。
• Product-of-maxterms (pom)。

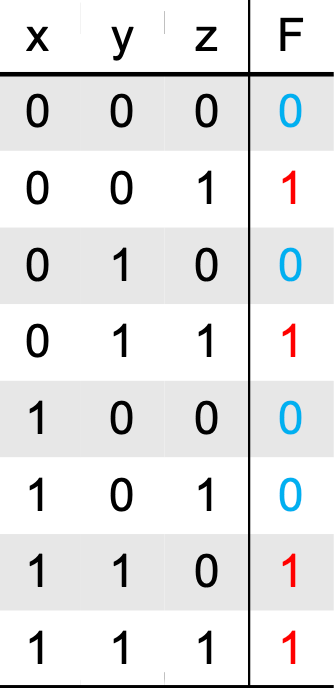

  例如这个函数 F 可以写成：
• Som：F=m_{1}+m_{3}+m_{6}+m_{7}=\sum(1,3,6,7)
• Pom：F=(x+y+z)(x+y'+z)(x'+y+z)(x'+y+z')=M_{0}\cdot M_{2}\cdot M_{4}\cdot M_{5}=\prod(0,2,4,5)
  把一个布尔函数写成 Canonical Form（Expand）：把每一项都变成含所有 variable 的形式
• 例： F=A+B'C=A(B+B')(C+C')+(A+A')B'C=\dots=\sum(1,4,5,6,7)

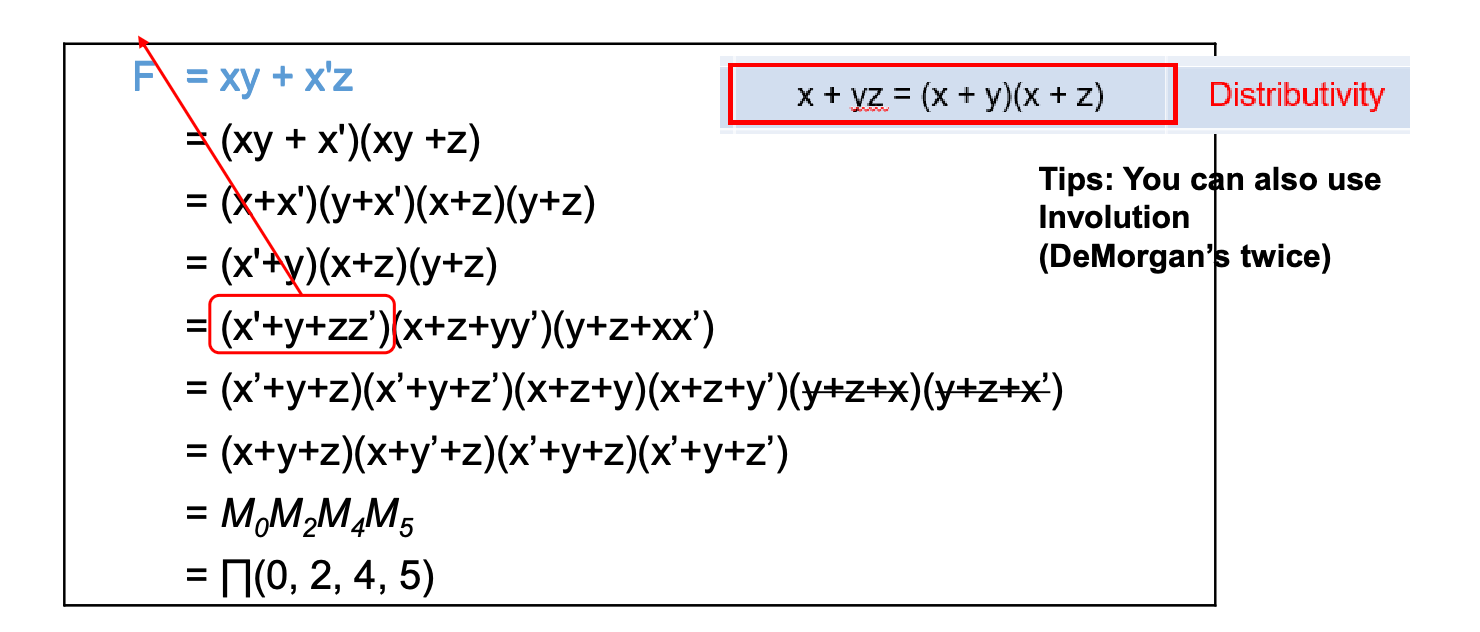

• 例：

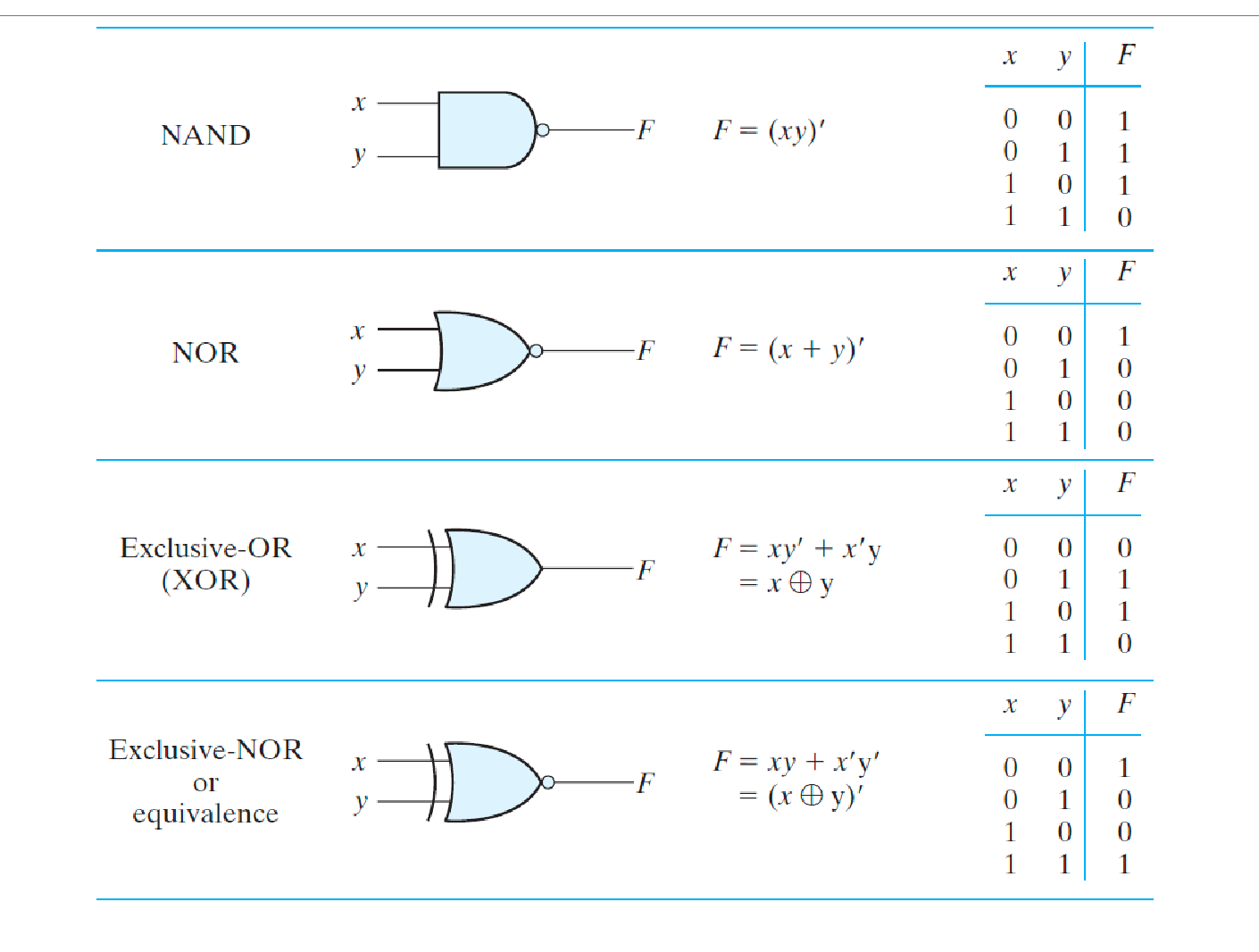

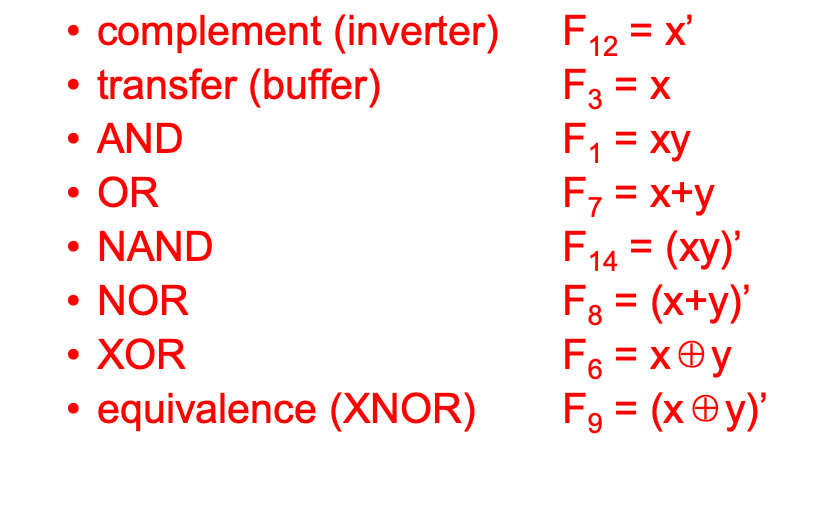

在所有 16 种二元布尔函数中，有 8 种是标准的逻辑门：

卡诺图（Karnaugh Map, K-map）

把真值表转换为方格，便于化简成 minimum sum of products 以减少逻辑门的数量。

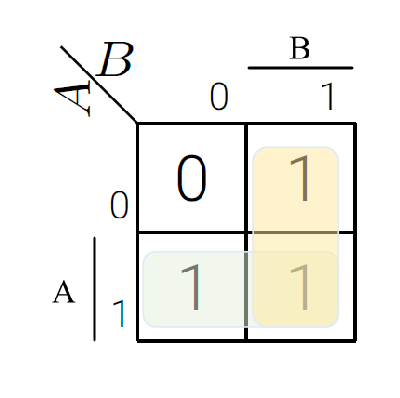

二元：

那么重叠的部分可以直接合并，即上图表示 A+B。

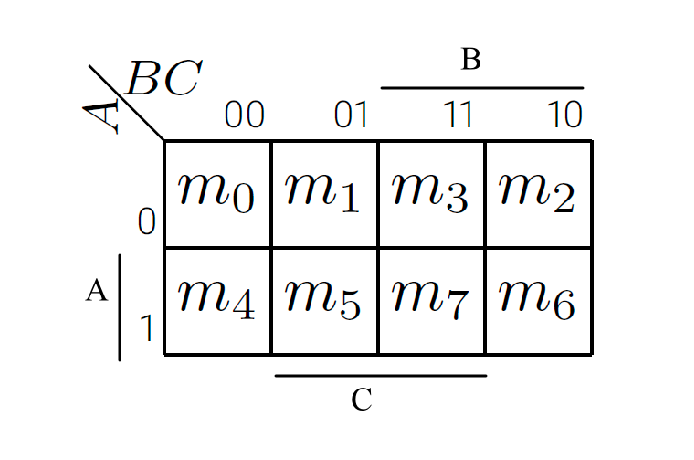

三元：

注意这里 BC 按照 00,01,11,10 的顺序（即格雷码），保证相邻的方格只变化一位。

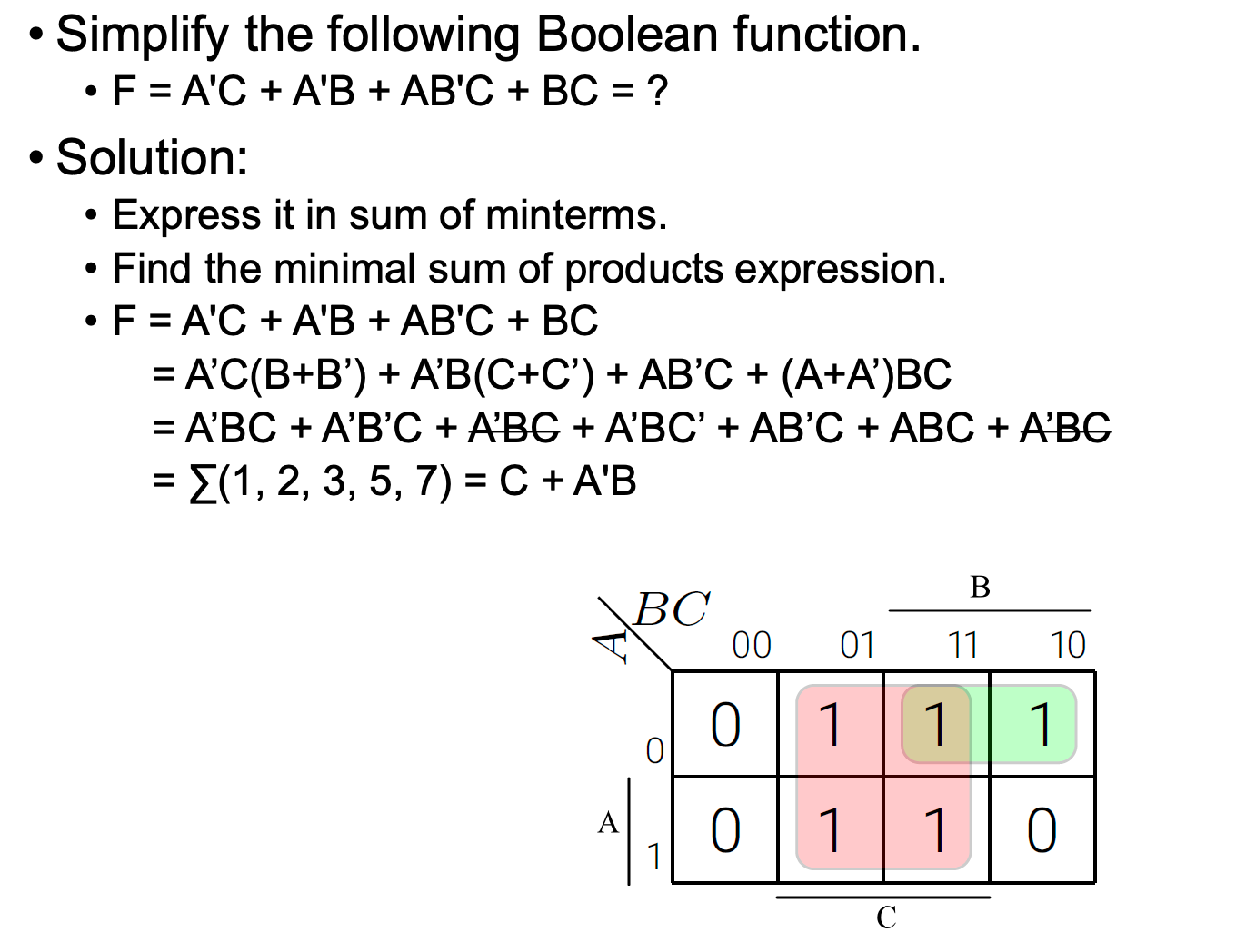

有几个圈就对应几个 term，因此我们想要圈的数量越少越好（圈越大越好），重叠也越少越好。（圈住的方格数都是二的幂次）

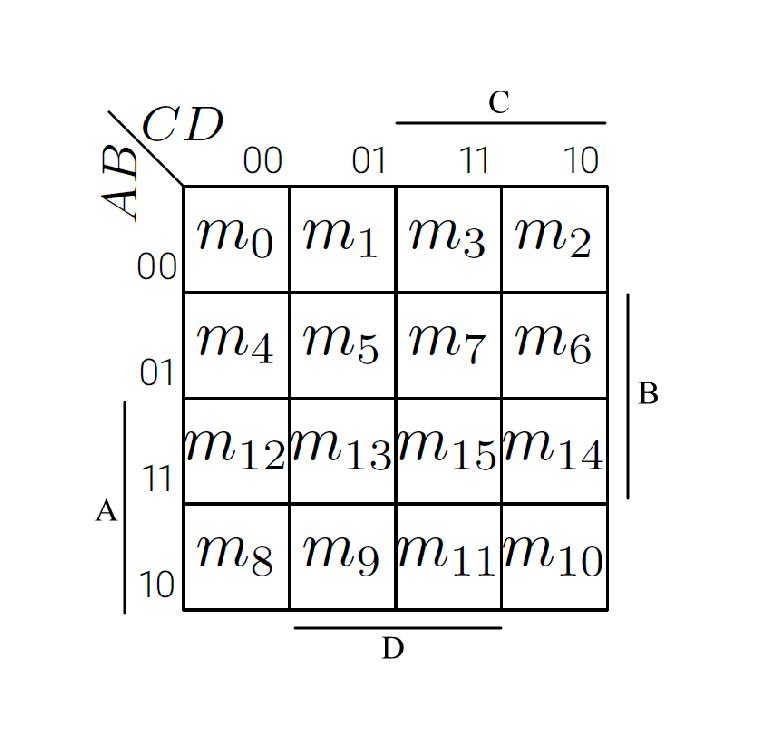

四元：

Implicant（蕴含）：让 F 为 1 的 product term。
Prime implicant（PI, 质蕴含）：极大的圈。
Essential prime implicant（EPI, 基本质蕴含）：当 Minterm 只被一个 PI 覆盖。
那么我们优先圈 EPI。

Don’t Care Condition： 在电路中有些位不涉及到输入输出，它们是 0 是 1 无所谓，所以卡诺图里面可以把它们用 X 表示代替 0 或 1。
